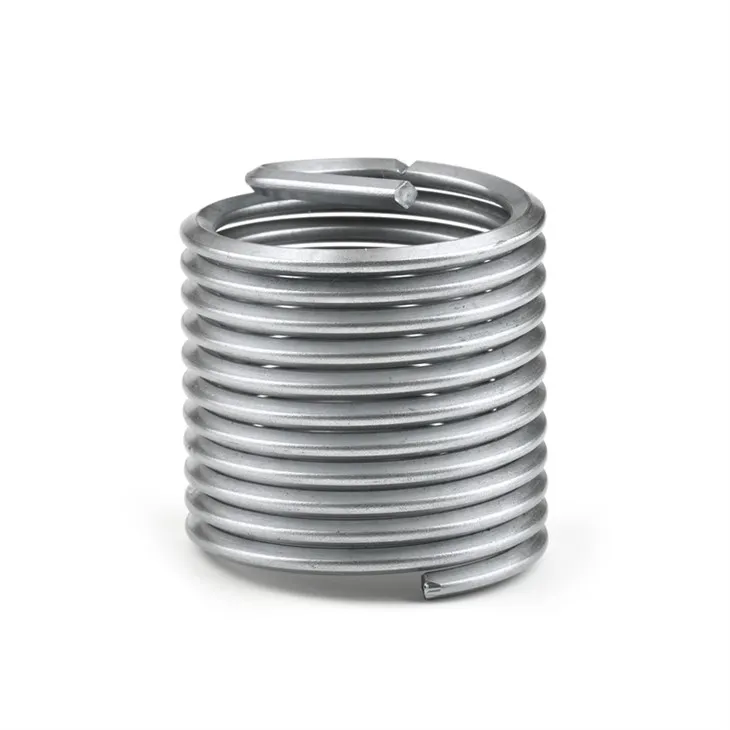

Pričvrsni umetak za umetanje navojne žice Pričvrsni vijci se mogu koristiti za ojačavanje navoja, čime se aplikacija produžava. Svaki umetak dijeli teret preko cijelog vijka i rupe, poboljšavajući držanje ili izvlačenje otpora. Sa instaliranim žičanim navojem može se postići ravnomjernija raspodjela opterećenja i naprezanja. Pričvrsni umetak za umetanje navojne žice Pričvršćivači se obično izrađuju od žice od nehrđajućeg čelika tipa 304 (18-8), valjane u poprečni presjek oblika dijamanta.

opis proizvoda

1. Sertifikacija: ISO, ROHS, SGS
2. Dostupan standard: DIN, ANSI, ASTM, JIS, BSW
3. Snaga: Grade 4.8, Grade 8.8, Grade10.9, Grade12.9 A2-70, A4-70, A4-80
4. Završna obrada: Žuta, plava, bijela pocinkovana, pocinčana, HDG, kromat, dacromet
5. Raspoloživi materijal: karbonski čelik, nehrđajući čelik SS304, A2, nehrđajući čelik SS314, A4, mesing
6. Veličina: M2-M100, Dužina: 5-300mm, Moq: 500pcs, Luka: Shenzhen, Šangaj
7. Raspoloživo pakiranje: plastične vrećice + kartonske kutije od iverice + paleta od šperploče s pojasom i filmom.

ime proizvoda	Pričvrstite navojne vijke
Materijal	Nerđajući čelik 304 & 316
Boja	Nehrđajući čelik
Standard	DIN, ASME, ASNI, ISO
Grade	SUS201, SUS304, SUS316, A2-70, A2-80, A4-80
Završeno	Poljski, Passication
Thread	grubo, fino
Koristi se	strojevi za građevinsku industriju

Proizvodi Show

Company Show

Fabrika radionica

Skladište Prodajni tim

Packing Details

PLASTIČNA TORBA + KARTON + DRVO FIX PALETA

Svaka vreća oko 3-4 kg i 25 kg po kartonu i manje od 900 kg po paleti

Tehnički parametri

Tehnički parametri - metrički

dx p	xd	L (mm)	W	d1 min.max (mm)	B (mm)
M1.6x0.35	1d	1.6	3.1	2.1. 2.3	1.6
	1.5d	2.4	4.5
	2d	3.2	6.2
M2x0.4	1d	2	3.2	2.5. 2.8	2.1
	1.5d	3	5.3
	2d	4	7.4
	2.5d	5	9.5
	3d	6	11.6
M2.5x0.45	1d	2	3.6	3.3. 3.5	2.6
	1.5d	3.8	5.9
	2d	5	8.2
	2.5d	6.3	10.5
	3d	7.5	12.8
M3x0.5	1d	3	4.2	3.8 ～ 4	3.1
	1.5d	4.5	6.8
	2d	6	9.4
	2.5d	7.5	12
	3d	9	14.6
M3.5x0.6	1d	3.5	4	4.55 75 4.75	3.7
	1.5d	5.3	6.4
	2d	7	8.9
	2.5d	8.8	11.4
	3d	10.5	13.9
M4x0.7	1d	4	4	5.05 5 5.25	4.2
	1.5d	6	6.6
	2d	8	9.1
	2.5d	10	11.7
	3d	12	14.2
M5x0.8	1d	5	4.4	6.35. 6.6	5.2
	1.5d	7.5	7.1
	2d	10	9.9
	2.5d	12.5	12.6
	3d	15	15.3
M6x1	1d	6	4.3	7.6 5 7.85	6.3
	1.5d	9	6.9
	2d	12	9.6
	2.5d	15	12.2
	3d	18	14.9
M7x1	1d	7	5.2	8.65 .9 8.9	7.3
	1.5d	10.5	8.3
	2d	14	11.5
	2.5d	17.5	14.6
M8x1.25	1d	8	4.8	9.85 .1 10.1	8.3
	1.5d	12	7.7
	2d	16	10.6
	2.5d	20	13.5
	3d	24	16.5
M8x1	1d	8	6	9.85 .1 10.1	8.3
	1.5d	12	9.6
	2d	16	13.1
	2.5d	20	16.7
M10x1.5	1d	10	5	12.1 .5 12.5	10.4
	1.5d	15	8.1
	2d	20	11.2
	2.5d	25	14.2
	3d	30	17.3
M10x1.25	1d	10	6.1	12.1 .5 12.5	10.3
	1.5d	15	9.7
	2d	20	13.3
	2.5d	25	16.9
M10x1	1d	10	7.7	12.0 .5 12.5	10.3
	1.5d	15	12.1
	2d	20	16.5
	2.5d	25	20.8
M11x1.5	1d	11	5.7	13.0 ~ 13.4	11.4
	1.5d	16.5	9.1
	2d	22	12.5
M12x1.75	1d	12	5.3	14.3 ~ 14.8	12.4
	1.5d	18	8.4
	2d	24	11.6
	2.5d	30	14.8
	3d	36. \ t	18
M12x1.5	1d	12	6.2	14.3 ~ 14.8	12.4
	1.5d	18	9.8
	2d	24	13.5
	2.5d	30	17.1
M12x1.25	1d	12	7.5	14.3 .8 14.8	12.3
	1.5d	18	11.8
	2d	24	16.1
	2.5d	30	20.3
M12x1	1d	12	9.4	14.3 .8 14.8	12.3
	1.5d	18	14.7
	2d	24	19.9
M14x2	1d	14	5.4	16.7 ～ 17.2	14.5
	1.5d	21	8.7
	2d	28	11.9
	2.5d	35. \ t	15.2
	3d	42. \ t	18.4
M14x1.5	0.75d	10.5	5.2	16.7 ～ 17.2	14.4
	1d	14	7.3
	1.5d	21	11.5
	2d	28	15.7
	2.5d	35. \ t	19.9
M14x1.25	1d	14	8.8	16.7 ～ 17.2	14.3
M14x1.25	1.5d	21	13.8	16.7 ～ 17.2	14.3
M 16x2	1d	16	6.3	18.8 .4 19.4	16.5
	1.5d	24	10
	2d	32. \ t	13.7
	2.5d	40	17.5
	3d	48. \ t	21.2
M16x1.5	0.75d	12	6.1	18.8 .4 19.4	16.4
	1d	16	8.5
	1.5d	24	13.3
	2d	32. \ t	18.1
M18x2.5	1d	18	5.6	21.4 ~ 22	18.6
	1.5d	27	9
	2d	36. \ t	12.3
	2.5d	45. \ t	15.7
	3d	54	19
M18x2	0.75d	13.5	5	21.4 ~ 22	18.5
	1d	18	7.1
	1.5d	27	11.2
	2d	36. \ t	15.2
M18x1.5	0.75d	13.5	7.1	21.4 ~ 22	18.4
	1d	18	9.8
	1.5d	27	15
	2d	36. \ t	20.3
M20x2.5	1d	20	6.5	23.6 ~ 24.2	20.6
	1.5d	30	10
	2d	40	13.8
	2.5d	50	17.5
	3d	60	21.2
M20x2	0.75d	15	5.7	23.6 ~ 24.2	20.5
	1d	20	8
	1.5d	30	12.5
	2d	40	17.1
M20x1.5	0.5d	10	4.8	23.6 ~ 24.2	20.4
	0.75d	15	7.8
	1d	20	10.7
	1.5d	30	16.7
M22x2.5	1d	22	6.9	26.2 .8 26.8	22.6
	1.5d	33	11
	2d	44	15
	2.5d	55. \ t	19
	3d	66	23
M 22x2	0.75d	16.5	6.3	26.2 .8 26.8	22.5
	1d	22	8.8
	1.5d	33	13.7
	2d	44	18.6
M22x1.5	0.5d	11	5.4	26.2 .8 26.8	22.4
	0.75d	16.5	8.7
	1d	22	11.9
	1.5d	33	18.4
M 24x3	1d	24	6.3	28.5 ~ 29.1	24.8
	1.5d	36. \ t	10
	2d	48. \ t	13.7
	2.5d	60	17.5
	3d	72	21.2
M24x2	0.75d	18	7	28.5 ~ 29.1	24.5
	1d	24	9.6
	1.5d	36. \ t	15
	2d	48. \ t	20.3
M 24x1.5	0.5d	12	6	28.4 ~ 28.9	24.4
	0.75d	18	9.5
	1d	24	13
	1.5d	36. \ t	20
M26x1.5	0.5d	13	6.5	28.5 ~ 30	26.4
	0.75d	19.5	10.3
	1d	26	14
M27x3	1d	27	7.2	32.1 ~ 32.5	27.8
	1.5d	40.5	11.3
	2d	54	15.4
	2.5d	67.5	19.5
M27x2	0.75d	20.3	7.9	32.1 ~ 32.2	27.5
	1d	27	10.9
	1.5d	40.5	16.9
M27x1.5	0.5d	13.5	6.9	31.3 ~ 32.1	27.4
	0.75d	20.3	10.9
	1d	27	14.9
	1.5d	40.5	22.8
M28x1.5	0.5d	14	7.1	33,0 .6 33,6	28.4
	0.75d	21	11.2
	1d	28	15.3
	1.5d	42. \ t	23.5
M30x3.5	1d	30	6.9	35,0 .6 35,6	30.9
	1.5d	45. \ t	11
	2d	60	15
	2.5d	75	19
M30x2	0.5d	15	5.6	34.7 .3 35.3	30.5
	0.75d	22.5	9
	1d	30	12.3
	1.5d	45. \ t	19
M30x1.5	0.5d	15	7.8	34.3 ~ 34.9	30.4
	0.75d	22.5	12.2
	1d	30	16.7
	1.5d	45. \ t	25.5
M33x3.5	1d	33	7.8	38.1 ~ 38.6	33.9
	1.5d	49.5	12.2
	2d	66	16.6
	2.5d	82.5	21.1
	3d	99	25.5
M33x2	0.5d	16.5	6.4	38.0 ~ 38.5	33.5
	0.75d	24.8	10.1
	1d	33	13.8
	1.5d	49.5	21.2
M33x1.5	0.5d	16.5	8.7	37.8 ~ 38.3	33.4
	0.75d	24.8	13.6
	1d	33	18.5
M36x4	0.75d	27	5.2	41.9 ~ 42.3	37. \ t
	1d	36. \ t	3.7
	1.5d	54	11.6
	2d	72	15.8
M36x3	0.5d	18	4.4	41.8 ~ 42.3	36.8
	0.75d	27	7.1
	1d	36. \ t	9.9
	1.5d	54	15.4
M36x2	0.5d	18	6.9	41.7 ~ 42.3	36.5
	0.75d	27	11
	1d	36. \ t	15
	1.5d	54	23
M39x2	0.5d	19.5	7.7	44.8 .4 45.4	39.5
	0.75d	29.3	12.1
	1d	39. \ t	16.4
M42x4.5	1d	42. \ t	7.3	49 ～ 51	43
	1.25d	52. \ t	9.5
	1.5d	63	11.6
M42x3.0	1d	42. \ t	11.7	48 .5 50.5	43
	1.25d	52. \ t	14.8
	1.5d	63	18.1
M48x3	0.5d	24	6.2	55 ~ 55.5	48.8
	0.75d	36. \ t	9.9
	1d	48. \ t	13.6
M56x4	0.5d	28	5.4	64 ~ 65	17
	0.75d	42. \ t	8.6
	1d	56. \ t	11.8
M60x3	0.5d	30	7.9	69 ~ 70	60.8
	0.75d	45. \ t	12.4
	1d	60	16.9
	1.5d	90	25.9
M60x4	0.5d	30	5.8	69 ~ 70	61
	0.75d	45. \ t	9.2
	1d	60	12.6
	1.5d	90	19.5

Tehnički parametri - UNC / UNF

d broj-niti	d	str	xd	L (mm)	W	d1 min.max (mm)	B (mm)
2-56	2.184	0.45	1d	2.18	3.3	2.7-3.1	2.3
			1.5d	3.28	5
			2d	4.37	6.8
4-40	2.845	0.64	1d	2.90	3.2	3.6-4.0	3.0
			1.5d	4.30	5.1
			2d	5.80	7.2
5-40	3.175	0.64	1d	3.20	3.7	4.0-4.4	3.3
			1.5d	4.80	5.9
			2d	6.40	8.2
6-32	3.505	0.79	1d	3.50	2.8	4.5-4.9	3.7
			1.5d	5.30	4.8
			2d	7.00	6.8
8-32	4.166	0.79	1d	4.20	4	5.2-5.6	4.4
			1.5d	6.25	6
			2d	8.30	8.7
8-36	4.166	0.71	1d	4.20	4.5	5.1-5.6	4.3
			1.5d	6.30	7.2
			2d	8.30	9.7
10-24	4.826	1.06	1d	4.80	3.3	6.1-6.6	5.1
			1.5d	7.20	5.4
			2d	9.60	7.5
10-32	4.826	0.79	1d	4.83	4.3	5.9-6.5	5.0
			1.5d	7.24	6.9
			2d	9.60	9.5
12-24	5.486	1.06	1d	5.50	4	6.8-7.2	5.8
			1.5d	8.20	6.3
			2d	11.00	8.8
1/4 '' - 20	6.35	1.27	1d	6.40	3.9	7.8-8.3	6.7
			1.5d	9.50	6.2
			2d	12.70	8.6
1/4 '' - 28	6.35	0.91	1d	6.35	5.3	7.7-8.3	6.6
			1.5d	9.50	8.6
			2d	12.70	11.8
5/16 '' - 18	7.938	1.41	1d	7.90	4.3	9.6-10.2	8.3
			1.5d	11.90	6.8
			2d	15.90	9.4
5/16 '' - 24	7.938	1.06	1d	7.90	5.9	9.6-10.2	8.2
			1.5d	11.90	9.4
			2d	15.90	12.8
3/18 '' - 16	9.525	1.59	1d	9.50	4.8	11.4-11.9	9.9
			1.5d	14.30	7.7
			2d	19.10	10.6
3/8 '' - 24	9.525	1.06	1d	9.50	7.3	11.4-11.9	9.8
			1.5d	14.30	11.5
			2d	19.10	15.6
7/16 '' - 14	11.113	1.81	1d	11.10	4.9	13.3-13.9	11.6
			1.5d	16.70	7.9
			2d	22.20	10.7
7/16 '' - 20	11.113	1.27	1d	11.10	7	13.3-13.7	11.4
			1.5d	16.70	11.1
			2d	22.20	15
1/12 '' - 13	12.7	1.95	1d	12.70	5.2	15.1-15.7	13.2
			1.5d	19.10	8.3
			2d	25.40	11.4
1/12 '' - 20	12.7	1.27	1d	12.70	7.9	15-15.6	13.0
			1.5d	19.10	12.8
			2d	25.40	17.3
9/16 '' - 18	14.288	1.41	1d	14.30	7.9	16.91-17.55	14.6
			1.5d	21.50	12
			2d	28.60	16
5/8 '' - 11	15.875	2.31	1d	15.9	5.7	18.8-19.4	16.5
			1.5d	23.8	9
			2d	31.8	12.3
5/8 '' - 18	15.875	1.41	1d	15.9	9.4	18.6-19.3	16.2
			1.5d	23.8	14.5
			2d	31.8	19.7
3/4 '' - 10	19.05	2.54	1d	19.1	6.3	22.3-23.0	19.7
			1.5d	28.6	9.9
			2d	38.1	13.5
3/4 '' - 16	19.05	1.59	1d	19.1	10.1	22.2-22.8	19.4
			1.5d	28.6	15.6
			2d	38.1	21
7/8 '' - 14	22.225	1.81	1d	22.2	10.3	25.9-26.7	22.6
			1.5d	33.3	15.9
			2d	44.5	21.6
1/8 '' - 14	25.4	3.18	1d	25.4	6.8	29.6-30.4	26.1
			1.5d	38.1	10.6
			2d	50.8	15.4
1 '' - 12	25.4	2.12	1d	25.4	10	29.6-30.4	30.0
			1.5d	38.1	15.6
			2d	25.4	11.8
1 '' - 14	25.4	1.81	1d	25.4	11.8	29.6-30.4	25.9
			1.5d	38.1	18.1
			2d	50.8	24.5

FAQ

P1: Da li ste trgovačko preduzeće ili proizvođač?

A1: Mi smo proizvođač od 2004 u Shen Zhen, Kina.

Q2: Imate li zaliha za predmete?

A2: Da, većina artikala je na skladištu za dostavu.

P3: Koliko dugo traje vrijeme isporuke?

A3: Općenito je 1 dan za zaliha stavku, 10-15 dana za prilagođene stavke ili velike količine preko 50000 kom.

P4: Možete li dati uzorke? je li to besplatno ili dodatno?

A4: Da, možemo ponuditi uzorak za besplatnu naplatu, ali ne plaćamo troškove prijevoza.

Q5. Šta je sa uslovima plaćanja?

A5: Općenito 100% T / T unaprijed prije pošiljke ili masovne proizvodnje, a mi također možemo konzultirati prema vašem zahtjevu.

P6: Koja je tvoja prednost?

A6: konkurentne cijene, brza dostava i visok kvalitet. odgovorno orijentisani zaposleni stroga tolerancija, glatka završnica i dugotrajni učinak.

P7: Koja je vaša oprema za obradu?
A7: CNC glodalice, CNC tokarilice, mašine za štancanje, brusilice, mašine za automatske tokarilice, mašine za točenje, mašine za brušenje, mašine za šivenje, mašine za sečenje i tako dalje.

Q8: Kako garantovati kvalitet industrijskih dijelova?

A8: Već 15 godina smo u polju za pričvršćivanje sa punim iskustvom. Postoji 5 provjera u cijeloj obradi, imamo IQC (ulazna kontrola kvalitete), IPQCS (u odjeljku kontrole kvalitete), FQC (završna kontrola kvalitete) i OQC (out-tekuća kontrola kvalitete) za kontrolu svakog procesa industrijskih dijelova proizvodnja.
